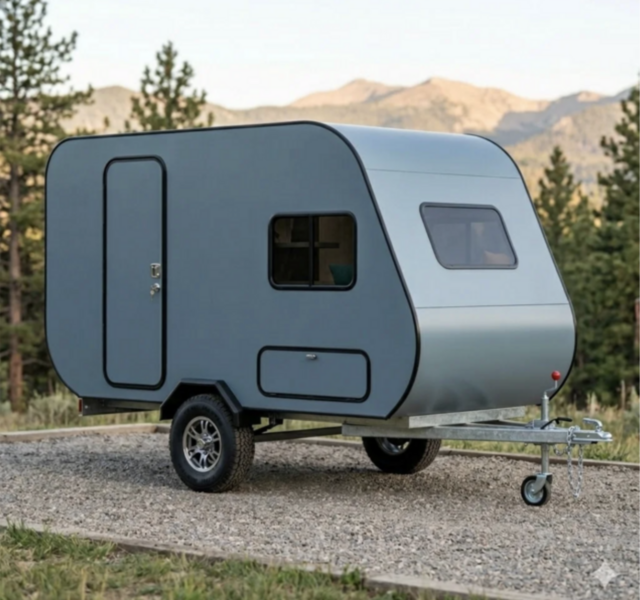

Это вместительный и умный кемпер, созданный для комфортных семейных путешествий. Главное отличие модели — невероятная функциональность интерьера при компактных внешних габаритах. Внутри реализована полноценная кухня, обеденная зона (стол-трансформер) и система двухъярусных кроватей!

Мы решили главную боль гаражной стройки — как вырезать огромную стену, если у вас или подрядчика нет огромного станка:

• Система «Пазл»: Основные стены (30 мм) поделены на компактные сегменты, которые идеально вписываются в стандартный лист фанеры 2440х1220 мм. Вы собираете стену как лего! В проекте заложен точный допуск 0.5 мм под расширение полиуретанового клея (ПУР).
• Сэндвич: Пирог стены состоит из силового каркаса (фанера 30 мм), утеплителя ЭППС (30 мм), внутренней зашивки (фанера 3 мм) и внешнего слоя из ударопрочного стеклопластика 1,5 мм.
• Мебель: Вся внутренняя мебель собирается по системе «шип-паз» и интегрируется прямо в стены, задавая идеальную геометрию кузова и работая как мощные ребра жесткости.
• Идеальная развесовка: В проекте математически рассчитан ЦТ. Предусмотрена зона передней загрузки (бак 70-80 л + АКБ), что дает идеальные 9-10% нагрузки на шар фаркопа.
• Спальная зона: Огромное основное спальное место (режим стола-трансформера) + отдельная детская полка второго яруса!
• Санузел (Опциональный модуль): Спроектирован поддон из нержавеющей стали под биотуалет и душ.
• Кухонный блок: Внутренняя эргономичная кухня с мойкой и техническим отсеком под холодильник и электрику.

Основные характеристики кемпера:

• Длина модуля, мм: 3680х2000х2000.
• Общие габариты с рамой и дышлом, мм: 4890х2680х2080 (по аркам)
• Высота спального места: 451 мм.
• Высота детской полки: 410 мм.
• Стены, мм: 34.5 (общая толщина сэндвича).
• Пол, мм: 48;
• Крыша, мм: 44

Для кого этот проект:

Для тех, кто умеет думать, читать чертежи и работать руками. Это вызов вашему мастерству, результатом которого станет автодом заводского уровня, рыночная цена которого переваливает за 1.5 - 2 млн рублей.

Данная модель имеет следующие параметры:

Кухня:

• 2 ящика сверху, 4 выкатных ящика (разной глубины),
• 1 технический отсек под столешницей;
• Кухонная столешница, мм: 910х617;

Салон:

• Спальное место, мм 1934 х 1417;
• Спальное место (дет.), мм 1934 х 586/553 (усеч.);
• Спальное место (дет. 2 ярус), мм 1934 х 573;
• Ванная комната 915 х 688 мм;
• Бак для чистой воды - 75 л;
• Холодильник - 65 л; 4 окна

Что вы получаете после покупки. Состав проекта (КД):

• Файлы раскроя (DXF): Векторные контуры для передачи на лазерную/плазменную/фрезерную/гидроабразивную резку ЧПУ
• Полный пакет рабочих чертежей: Все чертежи оформлены в PDF формате (готовы к печати на А3 и А4)
• Сборочные чертежи: Поузловая детализация, наглядная схема установки всех элементов с позициями установки деталей и узлов.
• Спецификация на детали (и покупные элементы*) 3D модель в состав проекта не входит и не продается!
• К данному проекту прилагается индивидуальная технологическая памятка на 5 листов, расписаны основные моменты по сборке данного проекта

Цена 49000 руб.
