[Чертежи] Дисковая шлифовальная машина с протяжкой из фанеры своими руками [JSK-koubou]

Складчина: [Чертежи] Дисковая шлифовальная машина с протяжкой из фанеры своими руками [JSK-koubou]

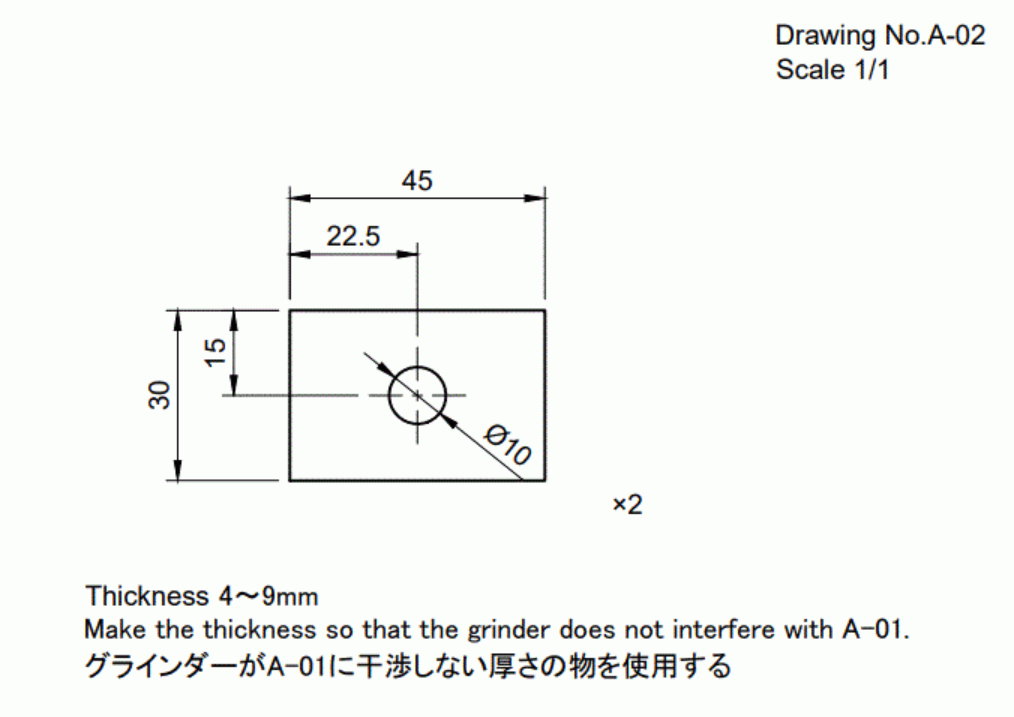

Схема деталей в формате PDF
Язык: английский, японский

Автор - известный японский блогер и изобретатель, имеющий свой оригинальный стиль и неординарные конструкторские решения [JSK-koubou].

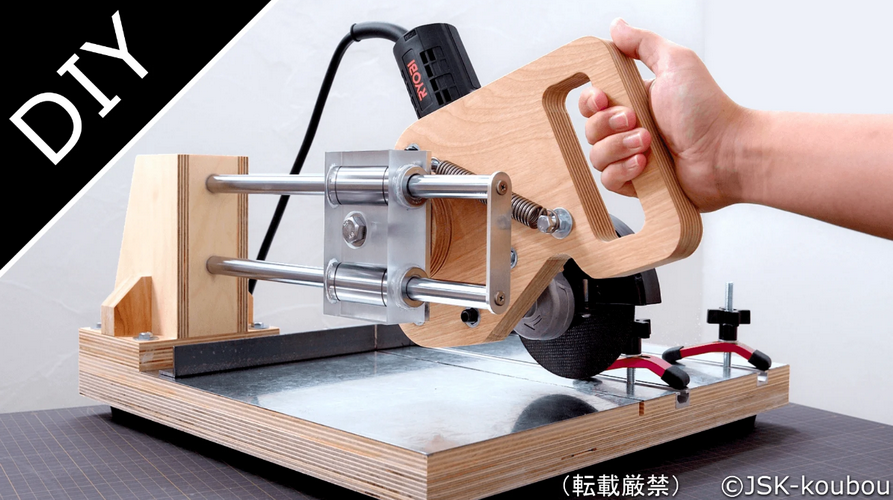

В основе болгарка. Сделан настольный станок, который позволяет применять болгарку в качестве отрезного инструмента,с ровным резом с протяжкой.

Необходимые материалы

• Фанера Т24мм Т12мм
• Доска МДФ Т4,5 или около того
• Линейный вал x2
• Линейная втулка x2
• Эпоксидная смола*
• Большой упорный подшипник
• Упорный подшипник маленький
• Монтажная стойка　x 2
• Алюминиевая пластина Т5×120×70 мм
• Алюминиевая рама L450 ×2
• Фетровый щит ×4
• оцинкованная железная пластина
• Квадратный угол L 25 мм
• Регулировочный болт х 2
• Винт M6 x 10 мм x 2
• Болт с шестигранной головкой M6 x 25 мм x 1
• Гайка М6 x3
• Вставная гайка M10 x 4
• Вставная гайка M6 x 4
• Болт с шестигранной головкой M10 x 100 мм x 1
• Гайка M10 x1
• Шайба M10 x7
• Болт с шестигранной головкой M6 x 50 мм x 1
• Шайба М6 x10
• Болт с шестигранной головкой M10×20 мм x2
• Болт с шестигранной головкой М10×30 мм, 2 шт.
• Установочный винт M10×60 мм ×1
• Установочный винт M10×40 мм ×1
• Болт с шестигранной головкой M6 x 40 мм – 4 шт.
• Болт с шестигранной головкой M6 x 10 мм x 4
• Гайка с угловым пазом x4

* Эпоксидная смола производства компании N, продаваемая в Японии, не подходит, поскольку выделяет большое количество тепла в реакции. При использовании смолы компании N нанесите слой толщиной около 1 см, пока он затвердевает. В примере используется эпоксидная смола по конструктивным соображениям.
Приобретение эпоксидной смолы только для этой цели обходится дорого.
В качестве совета по более дешевому производству вы можете сделать то же самое, уложив древесину слоями и заполнив зазоры JB Weld



Стоимость: 498 рублей (¥800 + комиссия системы 5%)
