[Чертежи] Прицеп-кемпер капля DESIRE, вариант 3 [CADproff]

Складчина: [Чертежи] Прицеп-кемпер капля DESIRE, вариант 3 [CADproff]

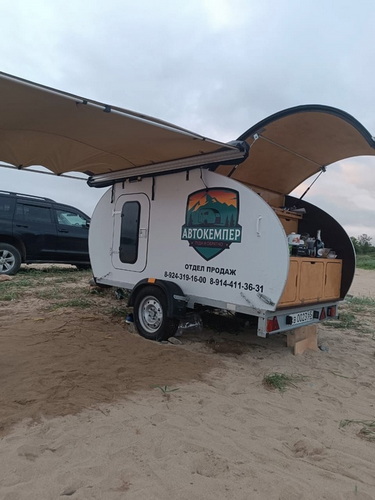

Продаются чертежи на кемпер-каплю "Desire" для самостоятельного изготовления.

Данный кемпер можно собрать своими руками. Все разработано максимально просто, сборка шип-паз и полностью готовые файлы для ЧПУ фрезера. Вам останется найти исполнителя, передать приобретенные файлы, после забрать готовый детали и согласно сборочным чертежам и всем позициям собрать свой кемпер.

Данная модель имеет следующие параметры:
- 4+1 вместительных ящиков (на кухне);
- Выкатная полка под холодильник 25 л;
- Полка над фасадами с разделителями на кухне, глубиной 245 мм;
- 3 больших ящика внутри кемпера (за головой);
- 2 полки под детской кроватью для телефона и разных мелочей;
- Место под панель на кухне и в салоне (юсб и т.д.);
- Утепленная крыша;
- 3 вместительных модульных рундука (1 спереди и два по бокам при максимальной комплектации, рундуки в стоимость проекта не входят);
- Глубина столешницы 550 мм;
- Откидное детское спальное место 687х1450 мм;
- Второе детское спальное место (продольное) 546х1280(1983) мм;
- Полноценное двухспальное место 2000х1480 мм;

Используемые толщины и форматы фанеры:
18 мм 3000х1500 мм или 2440х1220 мм,
12 мм 1525х1525 мм
4 мм 1525х1525 мм или 3000х1500 мм
При необходимости можно "наворотить" для Вас, оговаривается отдельно.

Полная консультация и поддержка на всех этапах сборки проекта!

В пакет чертежей входит: все чертежи для изготовления, pdf формат чертежей на А4, раскрои под ЧПУ фрезер, спецификация, вся сборка разбита по узлам с позициями установки деталей.

Основные характеристики кемпера:
— Общие габариты, мм (без рамы) - 2960д х 1305в х 1500ш
Общие габариты с рундуками, мм (без рамы) - 3300д х 1305в х 1900ш
— Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа или при необходимости сращиваются.
— Рама (чертежи) продается отдельно.

В чем выгода от покупки чертежей?
1. Это минимум в 3-4 раза дешевле готового кемпера!
2. Все разработано максимально просто, нет сложных деталей!
3. Можно сделать собственное про-во и продавать готовые дома
4. Полное консультирование на всех этапах сборки!
5. Максимально подробные чертежи.
Есть возможность разработать любой вид автодома, любой сложности, все подробности по телефону или в сообщениях.

Процесс приобретения чертежей выглядит следующим образом:
Физическое лицо - оплата на карту и после архив в электронном виде отправляется на почту (email).

Цена 19700 руб
